BRTN30WSS5PC/FC
BRTN30WSS5PC/FC phù hợp với mọi loại máy ép phun nhựa 2200T-4000T, bộ truyền động servo AC năm trục, với trục servo AC trên cổ tay, góc quay của trục A: 360 ° và góc quay của trục C: 180 °. Nó có thể điều chỉnh đồ gá tự do, tuổi thọ cao, độ chính xác cao, tỷ lệ hỏng hóc thấp và bảo trì đơn giản. Nó chủ yếu được sử dụng để phun nhanh hoặc phun góc phức tạp. Đặc biệt thích hợp cho các sản phẩm hình dạng dài như sản phẩm ô tô, máy giặt và đồ gia dụng. Hệ thống tích hợp bộ điều khiển và trình điều khiển năm trục: ít đường tín hiệu hơn, giao tiếp đường dài, hiệu suất mở rộng tốt, khả năng chống nhiễu mạnh, độ chính xác cao khi định vị lặp lại, có thể điều khiển đồng thời nhiều trục, bảo trì thiết bị đơn giản và tỷ lệ hỏng hóc thấp.
| Nguồn điện (kVA) | Khuyến nghị.MM (tấn) | Chuyển động ngang | Mô hình EOAT |
| 5,77 | 2200T-4000T | Động cơ AC Servo | bốn hút hai đồ đạc |
| Hành trình di chuyển ngang (mm) | Hành trình ngang (mm) | Hành trình thẳng đứng (mm) | Tải trọng tối đa (kg) |
| 4000 | 2500 | 3000 | 60 |
| Thời gian lấy ra khô (giây) | Thời gian chu kỳ khô (giây) | Tiêu thụ không khí (NI/chu kỳ) | Trọng lượng (kg) |
| 9.05 | 36,5 | 47 | 2020 |
Mô hình biểu diễn: W: Kiểu ống lồng. S: Cánh tay sản phẩm. S5: Năm trục được dẫn động bằng Động cơ Servo AC (Trục ngang, Trục AC, Trục dọc + Trục chéo).
Chu kỳ thời gian nêu trên là kết quả của tiêu chuẩn thử nghiệm nội bộ của công ty chúng tôi. Trong quá trình ứng dụng thực tế của máy, chúng sẽ thay đổi tùy theo hoạt động thực tế.

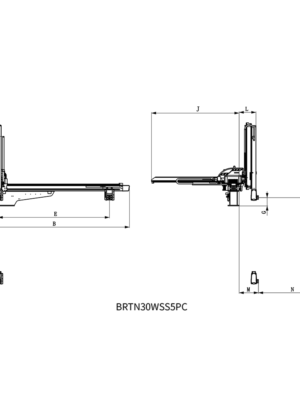

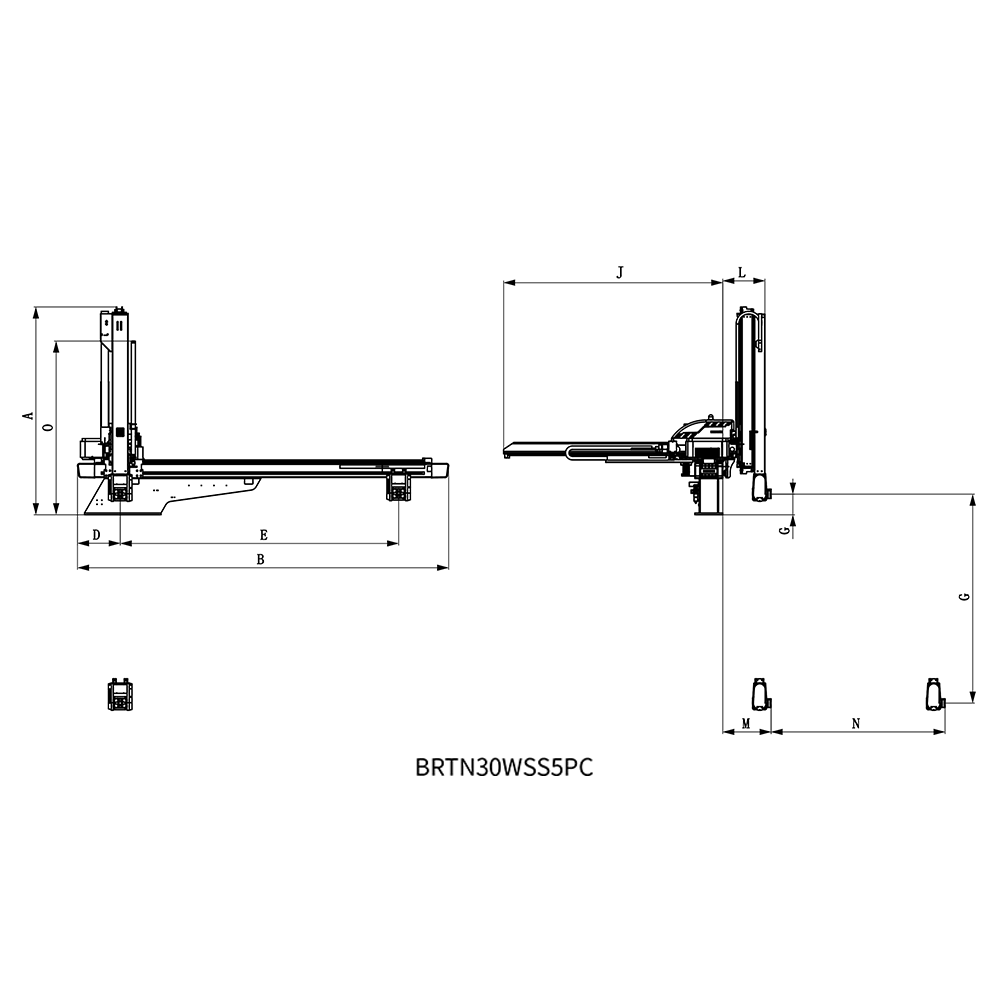

| MỘT | B | C | D | E |
| 2983 | 5333 | 3000 | 614 | 4000 |
| F | G | H | TÔI | J |
| / | 295 | / | / | 3150 |
| K | L | Tôi | N | Ồ |
| / | 605,5 | 694,5 | 2500 | 2493 |
