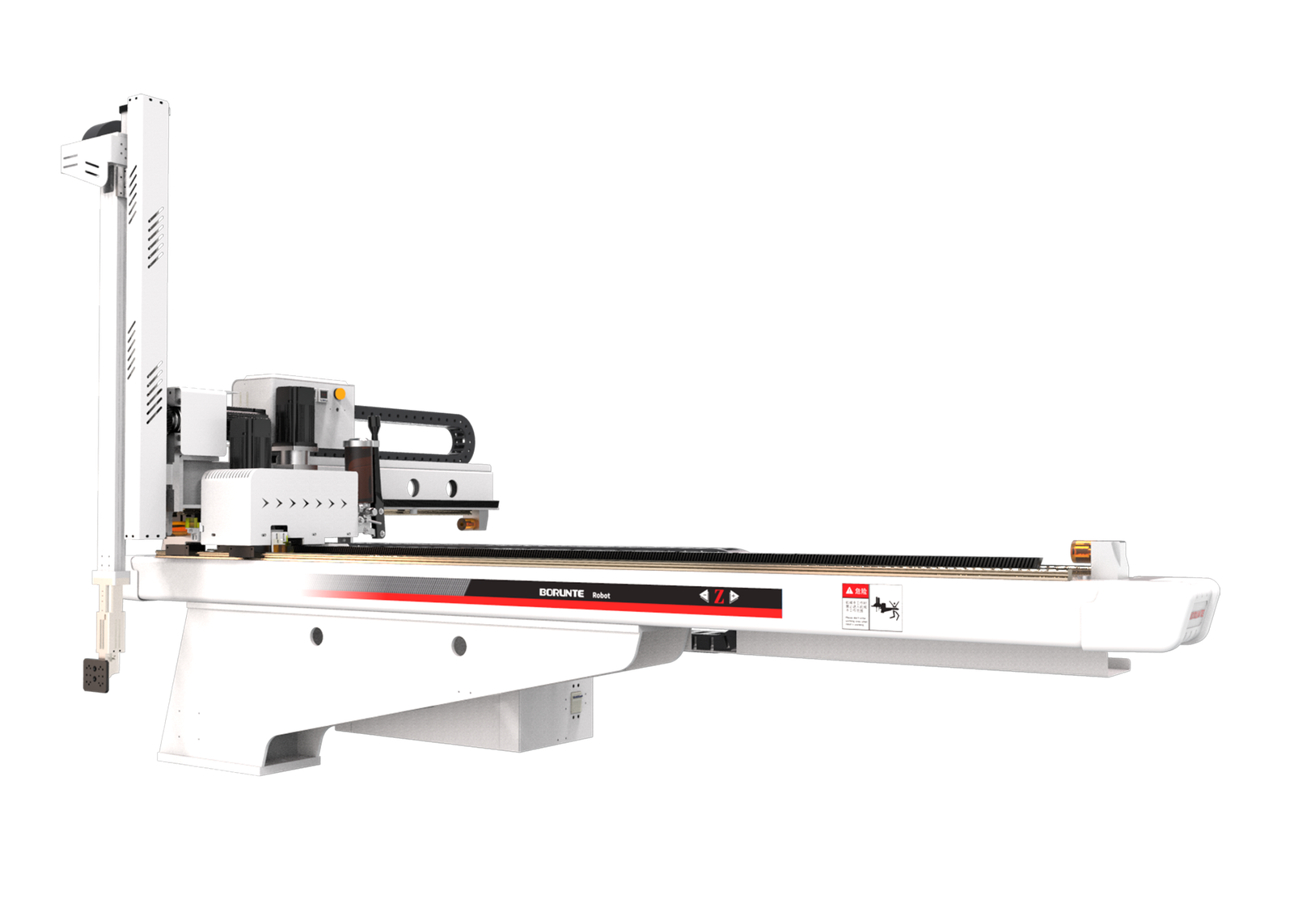

BRTNG11WSS3P/F
Dòng BRTNG11WSS3P/F áp dụng cho tất cả các loại máy phun ngang có phạm vi 250T-480T cho các sản phẩm lấy ra. Cánh tay đứng là loại ống lồng có cánh tay sản phẩm. Bộ truyền động servo AC ba trục tiết kiệm thời gian hơn các mẫu tương tự, định vị chính xác và chu kỳ tạo hình ngắn. Sau khi lắp bộ điều khiển, năng suất sẽ tăng 10-30% và sẽ giảm tỷ lệ sản phẩm lỗi, đảm bảo an toàn cho người vận hành, giảm nhân lực và kiểm soát chính xác đầu ra để giảm lãng phí. Hệ thống tích hợp bộ điều khiển và trình điều khiển ba trục: ít đường tín hiệu hơn, giao tiếp khoảng cách xa, hiệu suất mở rộng tốt, khả năng chống nhiễu mạnh, độ chính xác cao khi định vị lặp lại, có thể điều khiển đồng thời nhiều trục, bảo trì thiết bị đơn giản và tỷ lệ hỏng hóc thấp
| Nguồn điện (kVA) | Khuyến nghị.MM (tấn) | Chuyển động ngang | Mô hình EOAT |
| 2,59 | 250T-480T | Động cơ AC Servo | hai hút hai đồ đạc |
| Hành trình di chuyển ngang (mm) | Hành trình ngang (mm) | Hành trình thẳng đứng (mm) | Tải trọng tối đa (kg) |
| 1700 | 700 | 1150 | 2 |
| Thời gian lấy ra khô (giây) | Thời gian chu kỳ khô (giây) | Tiêu thụ không khí (NI/chu kỳ) | Trọng lượng (kg) |
| 0,68 | 4.07 | 3.2 | 330 |
Mô hình biểu diễn: W: Bàn trượt. S: Cánh tay sản phẩm S3: Ba trục được điều khiển bởi Động cơ Servo AC (Trục ngang, Trục dọc + Trục chéo)
Chu kỳ thời gian nêu trên là kết quả của tiêu chuẩn thử nghiệm nội bộ của công ty chúng tôi. Trong quá trình ứng dụng thực tế của máy, chúng sẽ thay đổi tùy theo hoạt động thực tế.

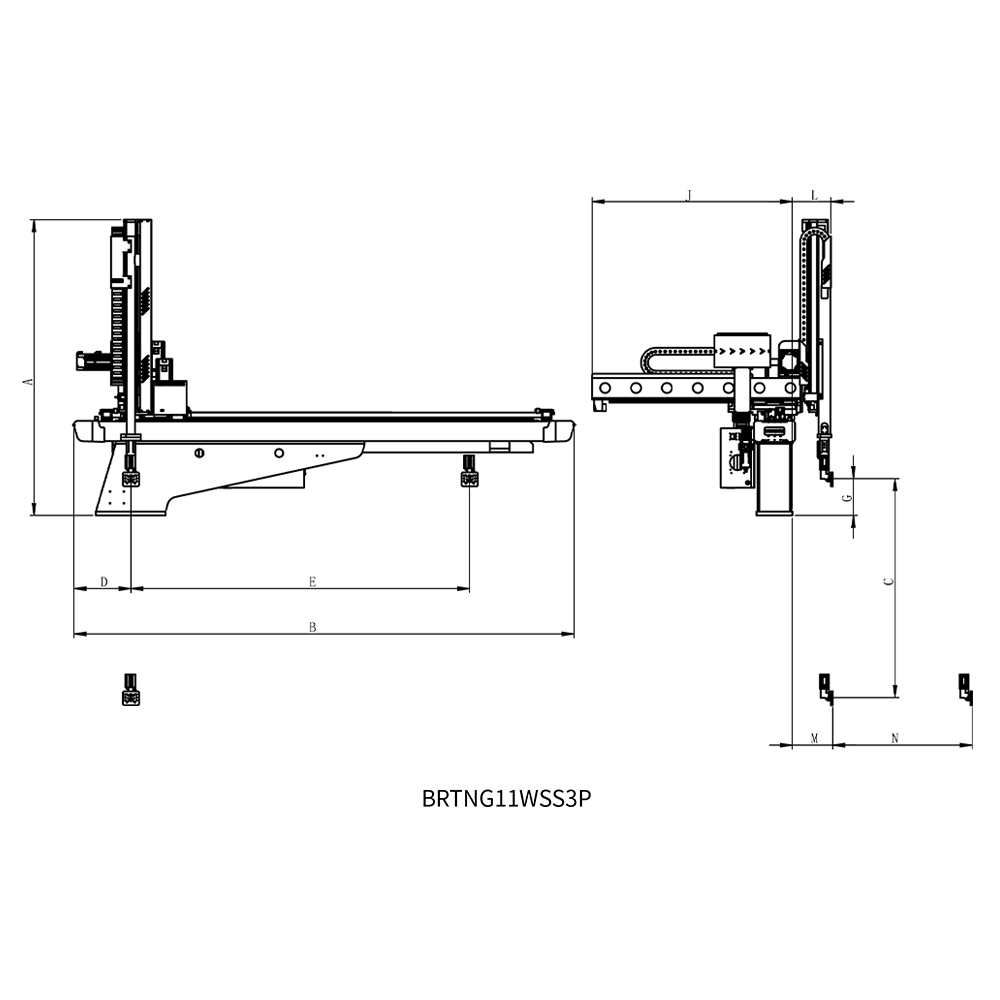

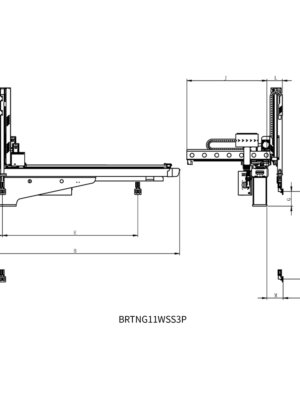

| MỘT | B | C | D | E |
| 1482 | 2514,5 | 1150 | 298 | 1700 |
| F | G | H | TÔI | J |
| / | 219 | / | / | 1031 |
| K | L | Tôi | N | |
| / | 240 | 242 | 700 |
