BRTNN15WSS5P/F
Dòng BRTNN15WSS5P phù hợp với máy ép phun nhựa 470T-800T, bộ truyền động servo AC năm trục, trục truyền động servo AC tiêu chuẩn, góc quay của trục A: 360° và góc quay của trục C: 180°, có thể định vị và điều chỉnh góc cố định một cách tự do, có tuổi thọ cao, độ chính xác cao, tỷ lệ hỏng hóc thấp, bảo trì đơn giản, chủ yếu dùng để tháo lắp nhanh hoặc các ứng dụng tháo lắp góc phức tạp, đặc biệt là các sản phẩm có hình dạng dài như sản phẩm ô tô, máy giặt. Hệ thống tích hợp bộ điều khiển và trình điều khiển năm trục: ít đường tín hiệu hơn, giao tiếp đường dài, hiệu suất mở rộng tốt, khả năng chống nhiễu mạnh, độ chính xác lặp lại cao, có thể điều khiển đồng thời nhiều trục, bảo trì thiết bị đơn giản và tỷ lệ hỏng hóc thấp.
| Nguồn điện (kVA) | Khuyến nghị.MM (tấn) | Chuyển động ngang | Mô hình EOAT |
| 3.7 | 470T-800T | Động cơ AC Servo | hai hút hai đồ đạc |
| Hành trình di chuyển ngang (mm) | Hành trình ngang (mm) | Hành trình thẳng đứng (mm) | Tải trọng tối đa (kg) |
| 2200 | 900 | 1500 | 15 |
| Thời gian lấy ra khô (giây) | Thời gian chu kỳ khô (giây) | Tiêu thụ không khí (NI/chu kỳ) | Trọng lượng (kg) |
| 3.37 | 11.23 | 3.2 | 695 |
Mô hình biểu diễn: W: Kiểu ống lồng. S: Cánh tay sản phẩm. S5: Năm trục được dẫn động bằng Động cơ Servo AC (Trục ngang, Trục AC, Trục dọc + Trục chéo).
Chu kỳ thời gian nêu trên là kết quả của tiêu chuẩn thử nghiệm nội bộ của công ty chúng tôi. Trong quá trình ứng dụng thực tế của máy, chúng sẽ thay đổi tùy theo hoạt động thực tế.

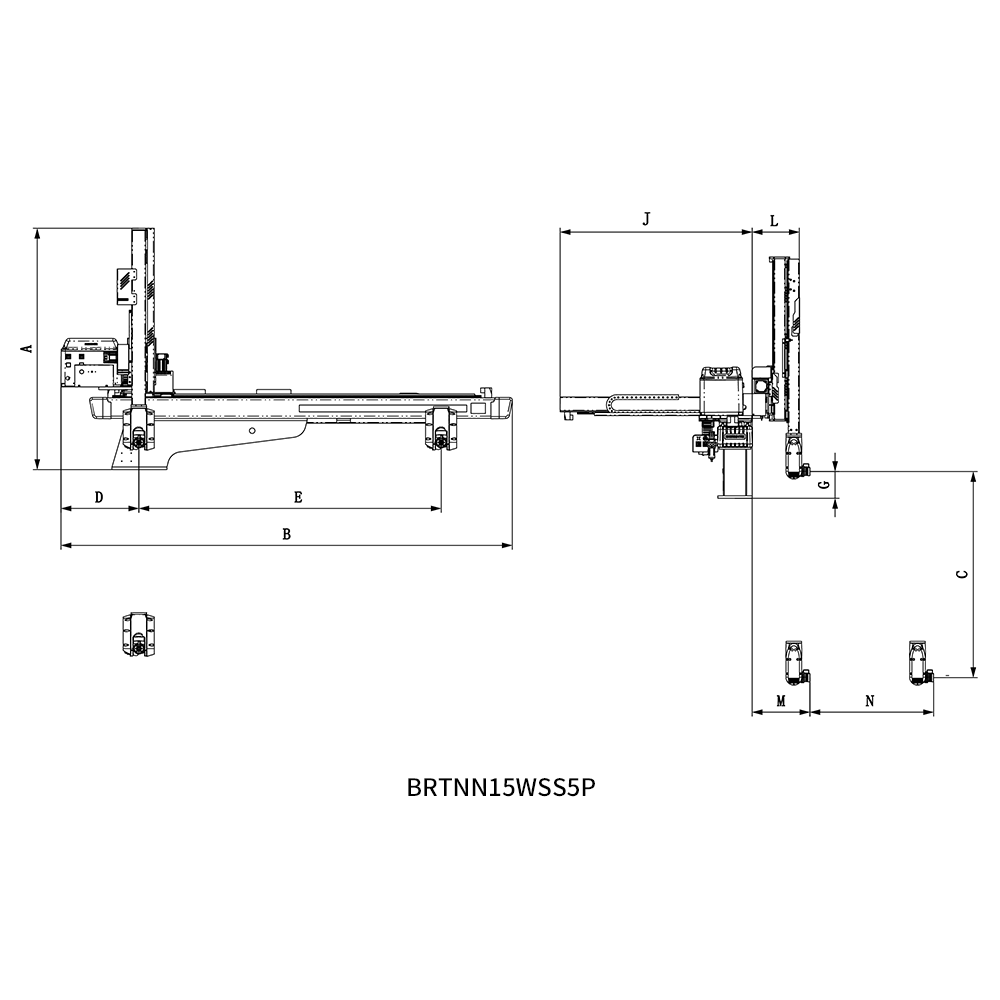

| MỘT | B | C | D | E |
| 1757 | 3284 | 1500 | 567 | 2200 |
| F | G | H | TÔI | J |
| / | 195 | / | / | 1397 |
| K | L | Tôi | N | |
| / | 343 | 420 | 900 |
