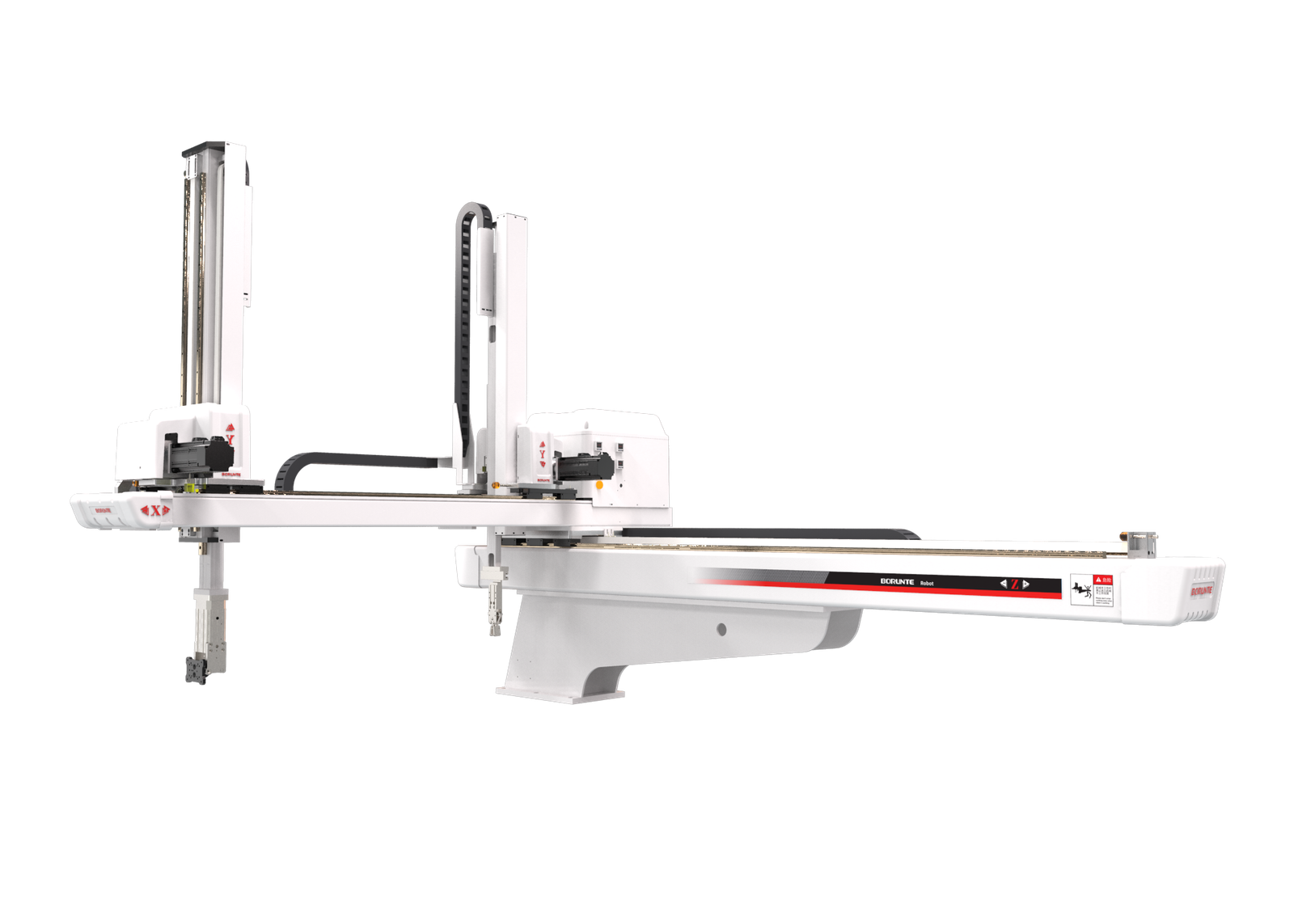

BRTR13WDS5PC/FC
BRTR13WDS5PC/FC áp dụng cho tất cả các loại máy phun ngang từ 360T-700T cho sản phẩm lấy ra và máng dẫn. Cánh tay đứng là cánh tay máng dẫn dạng ống lồng. Bộ truyền động servo AC năm trục, cũng phù hợp cho ứng dụng dán nhãn trong khuôn và lắp trong khuôn. Sau khi lắp bộ điều khiển, năng suất sẽ tăng 10-30% và sẽ giảm tỷ lệ sản phẩm lỗi, đảm bảo an toàn cho người vận hành, giảm nhân lực và kiểm soát chính xác đầu ra để giảm lãng phí. Hệ thống tích hợp bộ điều khiển và trình điều khiển năm trục: ít đường tín hiệu hơn, giao tiếp đường dài, hiệu suất mở rộng tốt, khả năng chống nhiễu mạnh, độ chính xác cao khi định vị lặp lại, có thể điều khiển đồng thời nhiều trục, bảo trì thiết bị đơn giản và tỷ lệ hỏng hóc thấp.
| Nguồn điện (kVA) | Khuyến nghị.MM (tấn) | Chuyển động ngang | Mô hình EOAT |
| 3,72 | 360T-700T | Động cơ AC Servo | bốn hút hai đồ đạc |
| Hành trình di chuyển ngang (mm) | Hành trình ngang (mm) | Hành trình thẳng đứng (mm) | Tải trọng tối đa (kg) |
| 1800 | P:800-R:800 | 1350 | 10 |
| Thời gian lấy ra khô (giây) | Thời gian chu kỳ khô (giây) | Tiêu thụ không khí (NI/chu kỳ) | Trọng lượng (kg) |
| 2.08 | 7,80 | 6.8 | 450 |
Mô hình biểu diễn: W: Kiểu ống lồng D: Cánh tay sản phẩm + cánh tay dẫn hướng. S5: Năm trục được truyền động bằng Động cơ Servo AC (Trục ngang, Trục dọc + Trục ngang).
Chu kỳ thời gian nêu trên là kết quả của tiêu chuẩn thử nghiệm nội bộ của công ty chúng tôi. Trong quá trình ứng dụng thực tế của máy, chúng sẽ thay đổi tùy theo hoạt động thực tế.

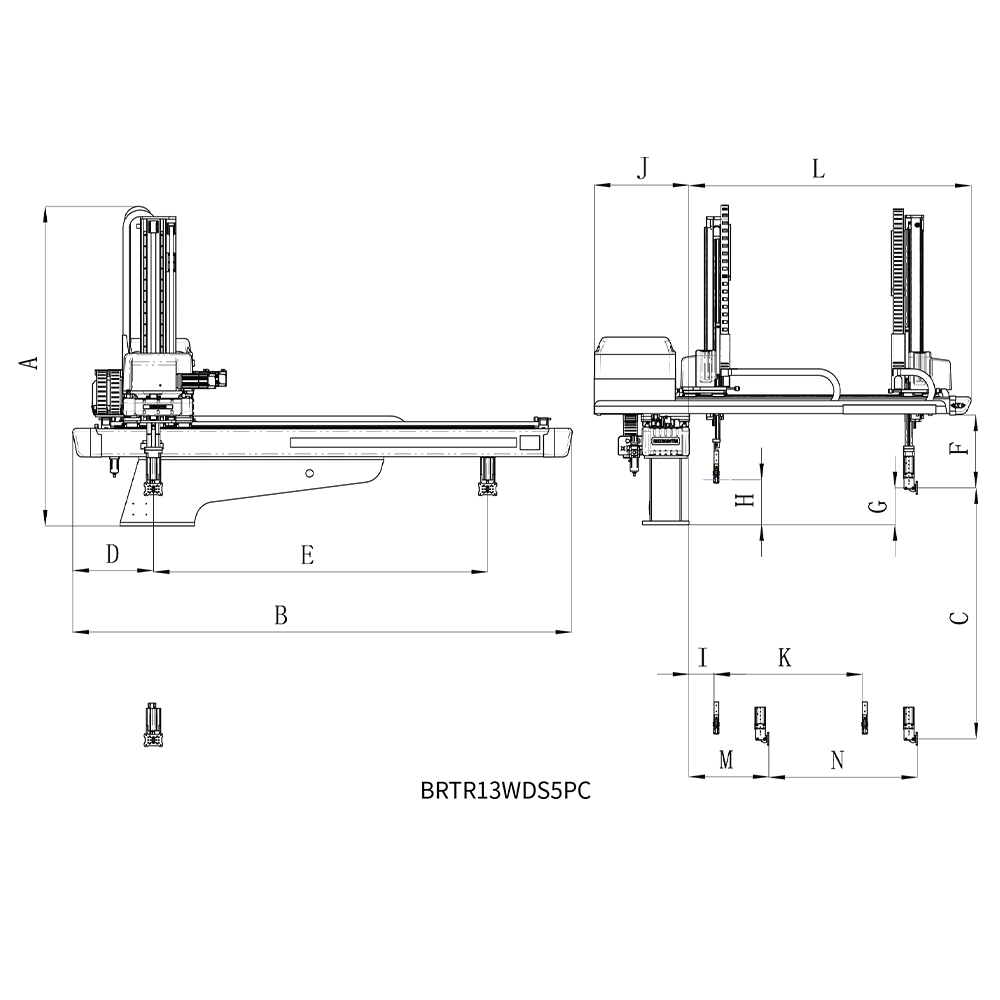

| MỘT | B | C | D | E |
| 1720 | 2690 | 1350 | 435 | 1800 |
| F | G | H | TÔI | J |
| 390 | 198 | 245 | 135 | 510 |
| K | L | Tôi | N | |
| 800 | 1520 | 430 | 800 |
